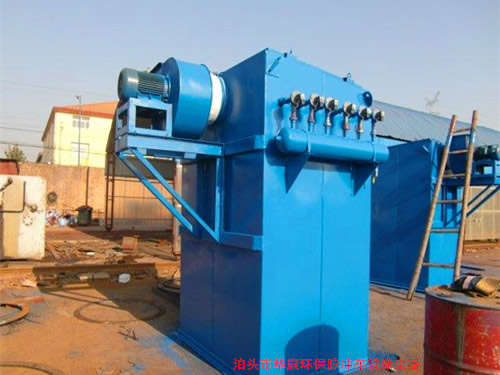

    脈沖布袋除塵器是逆氣流反吹外濾式布袋除塵器的一種。它是利用壓縮空氣向每排濾袋內定期輪流噴吹，造成于過濾氣流相反的逆氣流反吹和振動作用，清理吸附在濾袋上的粉塵。它比一般布袋除塵器的清灰能力大。用致密有效的濾料作濾袋，能保持較高的過濾風速。

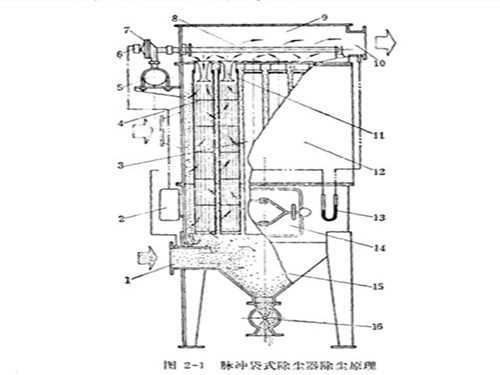

    脈沖布袋除塵器的主要構造：進氣口、控制儀、濾袋、除塵器骨架、氣包、控制閥、脈沖閥、噴吹管、凈氣箱、凈氣出口、文氏管、集塵箱、U形壓力計、檢修門、集塵斗、排灰裝置等脈沖布袋除塵器的構造與一般的布袋除塵器的不同之處，主要是固定濾袋多孔隔板在箱體的上半部；在濾袋內裝設防止濾袋被負壓吸癟的框架；另外，為了增加反吹能力，在濾袋上口裝有誘導風量的文氏管；對準文氏管上口裝有噴吹管。脈沖噴吹時由控制儀發出信號，通過執行機構定時對濾袋進行清掃 。
    脈沖布袋除塵器的工作原理
    含塵氣體由進氣口進入集塵箱，因速度突然減小，其中部分重顆粒粉塵靠自重分離出來，落入集塵斗，在含塵氣體繼續向上的流動并逐漸穿過濾袋，由于濾袋的篩濾、碰撞、鉤住和擴散等效應將絕大多數細分陳捕集下來，被濾袋凈化了的干凈氣體在濾袋內匯合，經文氏管進入凈氣箱，從凈氣出口排出。由于被阻留在濾袋上的粉塵逐漸增厚，使除塵器的壓力損失不斷增大，因而被處理量逐漸減少。為使除塵器工況穩定，由噴吹清灰系統，按規定要求向濾袋內噴吹壓縮空氣將粉塵清理，使濾袋復原，處理量穩定。被清理的粉塵落入集塵斗，經排灰裝置連續排出機體。
