脈沖布袋除塵器組成及結構圖-河北華康環保

    1、上箱體由除塵濾袋、除塵框架、除塵花板、文氏管、控制儀、檢查門、氣包、除塵箱體組成
    2、下箱體由除塵灰斗、支架、排灰裝置
    3、脈沖噴吹系統由控制柜、控制閥、脈沖閥、噴吹管組成。

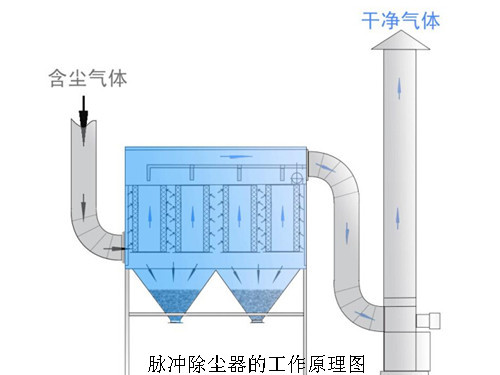

脈沖布袋除塵器的工作原理
下面簡單介紹脈沖布袋除塵器主要配件的應用
1、控制柜
    控制柜分為普通控制柜和PLC控制柜，它們都是脈沖布袋除塵設備的主要控制設備。通過調整它的脈沖周期和脈沖寬度，來_除塵器的正常運行，其性能好壞直接影響脈沖布袋收塵器的清灰效果和使用。
2、脈沖閥
    脈沖閥和電磁閥連用，作為脈沖控制器的執行機構，實現脈沖清灰，使濾袋“再次利用”，恢復過濾性能。
3、除塵骨架
    除塵骨架是脈沖除塵器_的主要配件之一，它可以可兼容六、八、十、十二、十六、十八、二十、二十四根筋，　除塵骨架在脈沖除塵器中主要起到支撐除塵布袋的作用，被廣泛應用在建筑業以及化工業等等工業場所。
4、除塵布袋
   除塵布袋堪稱脈沖除塵器的心臟，一般被稱為過濾塵袋、除塵濾袋、收塵袋、積塵袋、除塵袋、除塵器布袋等。除塵布袋是袋式除塵器運行過程中的關鍵部分，通常圓筒型濾袋垂直地懸掛在除塵器中。
5、卸灰閥
   卸灰閥是脈沖布袋除塵設備的排灰裝置，適用于粉狀物料和顆料狀物料。結構緊湊，造型美觀，使用方便。
